有些人可能對電纜橋架并不了解，壓根不知道電纜橋架高度和橋架寬度分別指的哪個尺寸。
為了讓客戶更清晰的看到電纜橋架的結構以及對應的規格，東莞文興小編特意畫了3個圖片，把對應規格的電纜橋架畫出來，并標記上對應的具體參數說明，皆以毫米為計量單位。
結構圖統計了橋架的寬度、高度、長度、厚度、折邊寬度、小圓和大橢圓的直徑等。

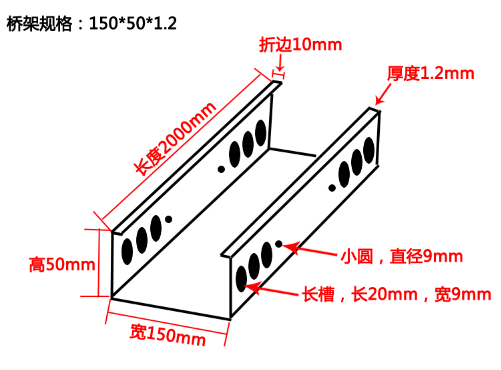

150*50*1.2電纜橋架結構示意圖

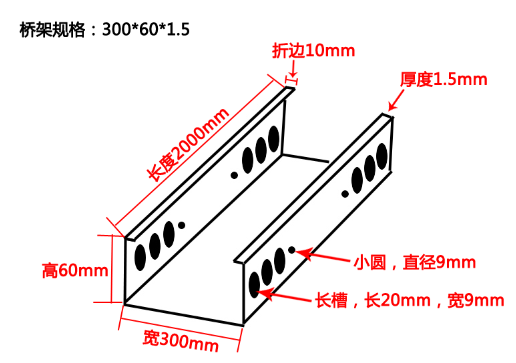

300*60*1.5電纜橋架結構示意圖

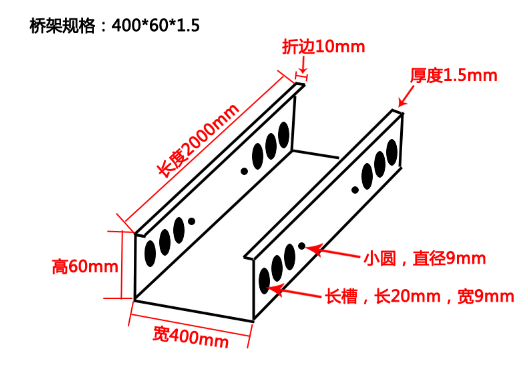

400*60*1.5電纜橋架結構示意圖
電纜橋架結構示意圖，其中標注的：
a是大圓的參數，大圓主要用于連接片的安裝，所有規格的橋架都是一樣的；
b是小圓的直徑；所有規格的橋架都是一樣的；
c是橋架的折邊寬度，為1公分；
d和e分別是橋架的寬度和高度。
