電纜橋架是建筑行業電氣方面經常用到的一種建筑材料，它們能夠有效的保障電纜電線的使用安全，所以說電纜橋架是一種能保護我們用電安全的東西。

那么電纜橋架的組成結構是怎么樣的呢？

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。

電纜橋架的型號分別有：托盤式、槽式、梯式

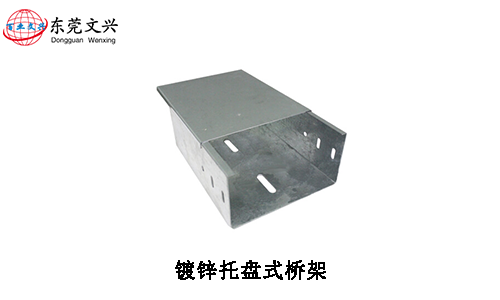

• 托盤式橋架是石油、化工、輕工、電訊等方面應用最多的一種橋架。它具有重量輕盈、載荷容量大、造型美觀、結構簡單、安裝方便等特點。它既適用于動力電纜的安裝，也適用于控制電纜的敷設。

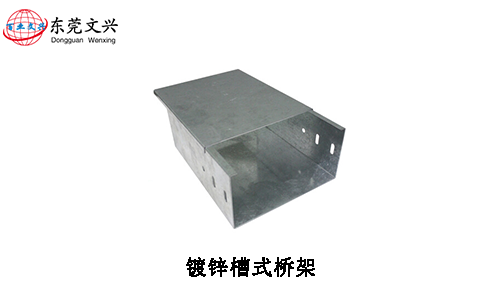

• 槽式電纜橋架可以用于全封閉型電纜敷設。它最適合用于敷設計算機電纜、通訊電纜、熱電偶電纜及其它高靈敏系統的控制電纜。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

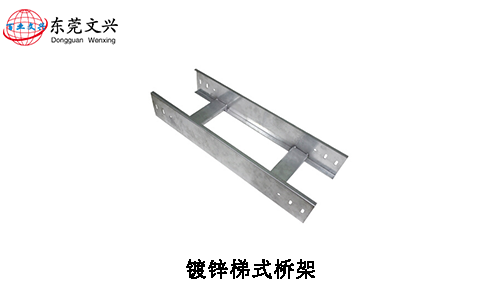

• 梯式電纜橋架的外形比較獨特，主要用途是敷設大口徑電纜線，它的承載能力比槽式、托盤式橋架都要好，常用于地下室、機房、豎井。



電纜橋架材質分別有：不銹鋼、鋁合金、鍍鋅

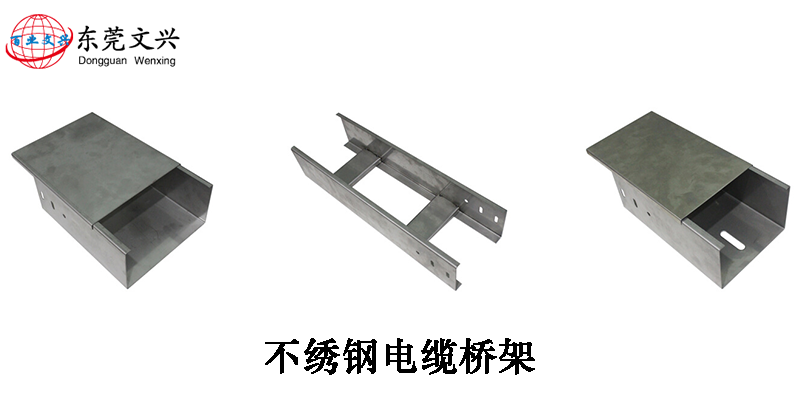

不銹鋼橋架在各類橋架優越的基礎上，著重在隔熱、散熱、防火方面加以改進。其結構采用復合型、雙重隔熱、內外阻燃、防火、同時又具有抽風散熱、著火自滅等優點。

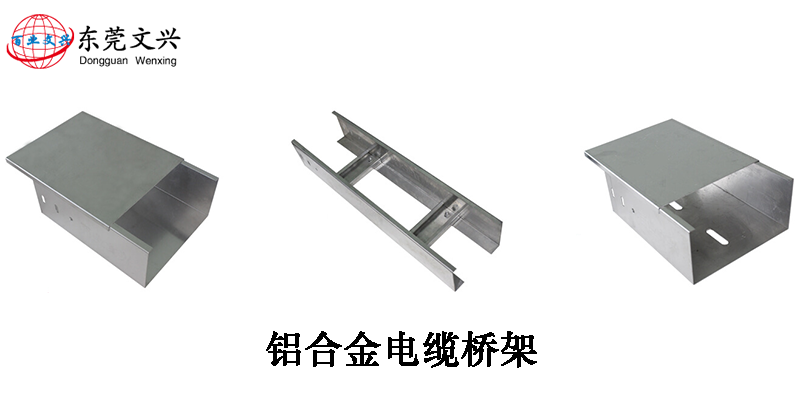

鋁合金橋架優良的高抗腐蝕功能，適用于電廠、化工、石化等各個領域，特別適用于具有高腐蝕環境的場所。

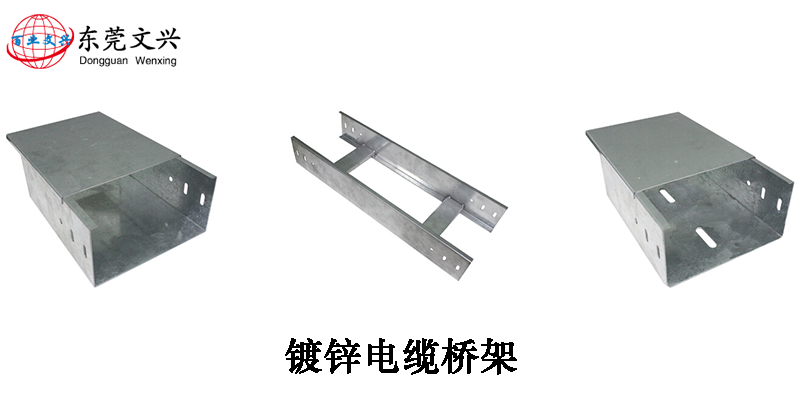

鍍鋅電纜橋架適用于10KV一下的電纜，可供電力、冶金、石化、紡織、機電等工礦企業和大廈等室內、外電纜架空敷設或電纜溝、隧道內使用。




電纜橋架表面處理工藝分別有：熱鍍鋅、防火、噴塑

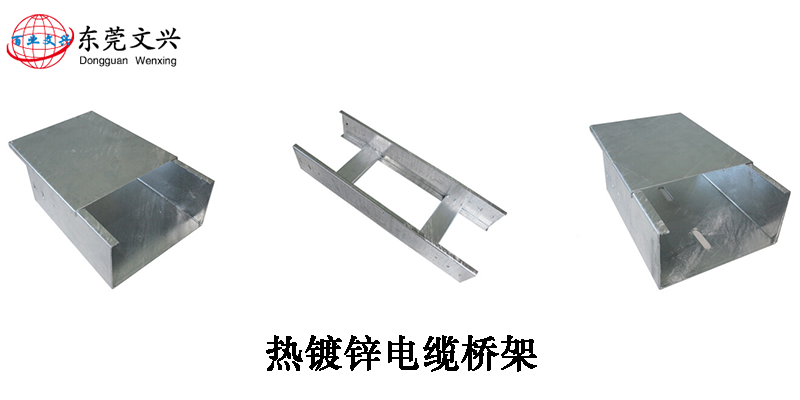

熱鍍鋅橋架又被稱為“熱浸鋅橋架”，首先把原產品鍍鋅橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

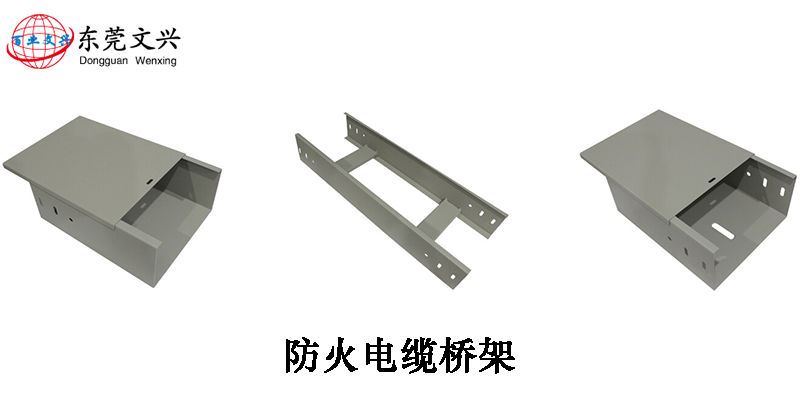

防火橋架主要由玻璃纖維增強材料和無機黏合劑復合的防火板與金屬骨架復合以及其他的防火基材組成。外層加防火涂料，防火橋架遇火后不會燃燒，從而阻隔火勢蔓延，具有極其良好的防火阻火效果。

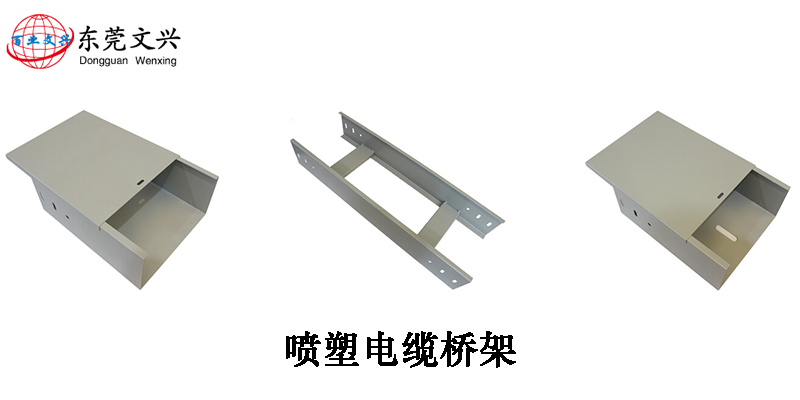

噴塑電纜橋架也就是將“塑料粉末噴涂在鍍鋅橋架”上，是一種表面處理方法。加強橋架自身的耐腐蝕性，耐水，防靜電性能，提高橋架美觀感，搭配施工項目設計感，顏色可以自選。
